LE SCALE GEOGRAFICHE, L'ABBINAMENTO CON LE ZONE GEOGRAFICHE, LA SIMBOLOGIA CARTOGRAFICA, GLI STRUMENTI CARTOGRAFICI

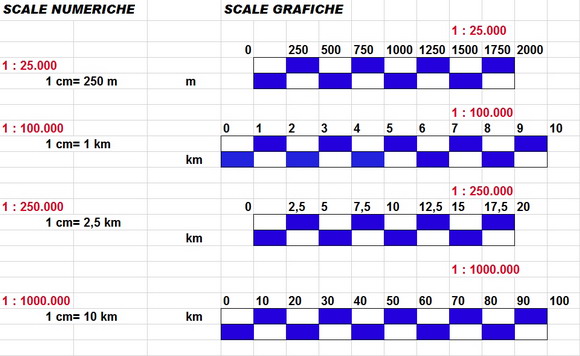

Esempio di scale geografiche

Ogni carta geografica è realizzata in una certa scala di riduzione: le scale geografiche sono il rapporto tra la realtà e il territorio rappresentato su una superficie piana o su un mappamondo. Esse cambiano a seconda del territorio che si è vuole riprodurre, e il loro valore si esprime ad esempio in 1:100.000, vale a dire che la proporzione è ridotta di 100.000 volte.

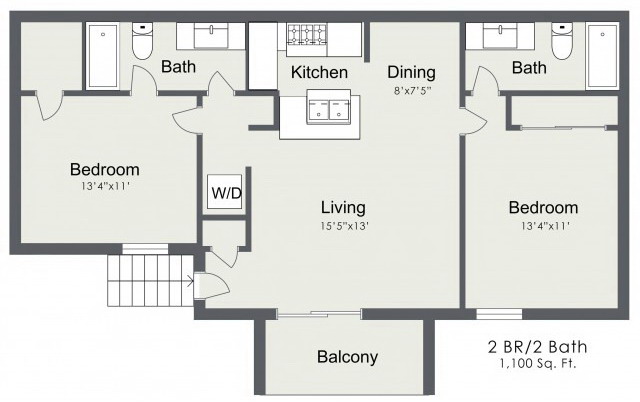

Esempio di piantina appartamento

SCALA 1:100

1 cm. equivale a 1 mt. - scala utilizzata per la piantina di un appartamento

Esempio di quartiere cittadino

SCALA 1:1.000

1 cm. equivale a 10 mt. - scala utilizzata per la piantina di un quartiere cittadino

Esempio di piantina di un centro storico

SCALA 1:5.000

1 cm. equivale a 50 mt. - scala utilizzata per la piantina di un centro storico

Esempio di piantina di una città media

SCALA 1:15.000

1 cm. equivale a 150 mt. - scala utilizzata per la piantina di una città media

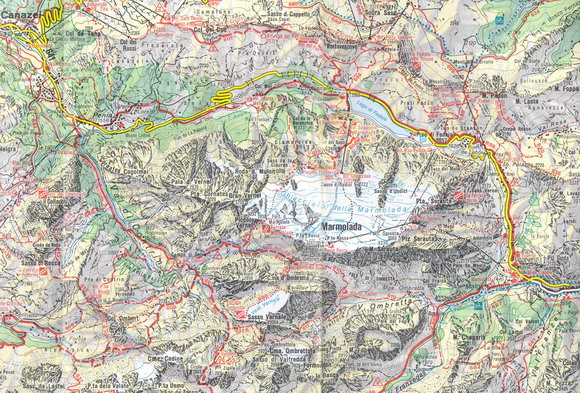

Esempio di carte topografiche o escursionistiche

SCALA 1:25.000

1 cm. equivale a 250 mt. - utilizzata per le carte topografiche o escursionistiche

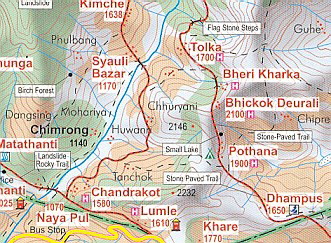

Esempio di carte topografiche o escursionistiche

SCALA 1:50.000

1 cm. equivale a 500 mt. - scala utilizzata per le carte topografiche o escursionistiche

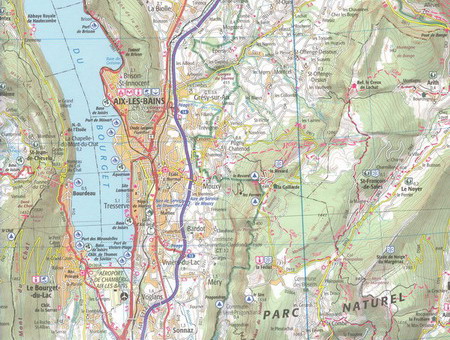

Esempio di carte a livello provinciale

SCALA 1:100.000

1 cm. equivale a 1000 mt. - scala utilizzata per carte a livello provinciale

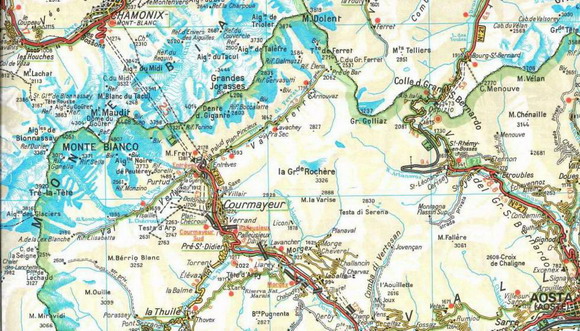

Esempio di carte a livello provinciale

SCALA 1:200.000

1 cm. equivale a 2000 mt. - utilizzata per carte a livello provinciale

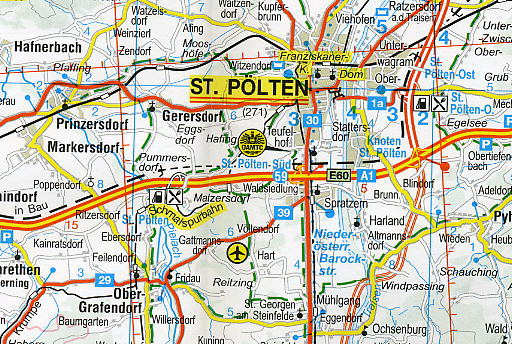

Esempio di carte a livello nazionale territori medi

SCALA 1:400.000

1 cm. equivale a 4 Km. - scala utilizzata per carte a livello nazionale territori medi

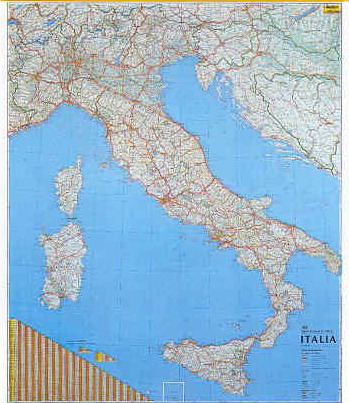

Esempio di carte a livello nazionale territori estesi

SCALA 1:1.000.000

1 cm. equivale a 10 Km. - scala utilizzata per carte a livello nazionale territori estesi

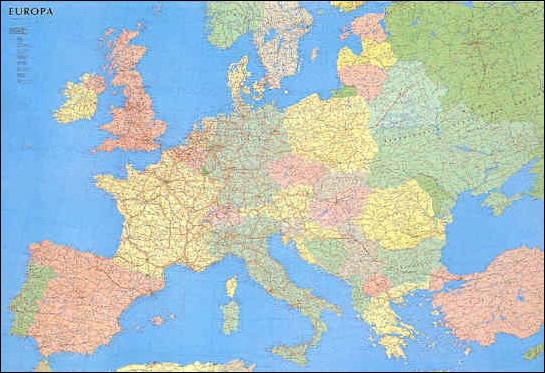

Esempio di carte a livello continentale territori medi

SCALA 1:3.000.000

1 cm. equivale a 30 Km. - utilizzata per carte a livello continentale territori medi

Esempio di carte a livello continentale territori estesi

SCALA 1:8.000.000

1 cm. equivale a 80 Km. - scala utilizzata per carte a livello continentale territori estesi

Esempio di carte del mondo

SCALA 1:30.000.000

1 cm. equivale a 300 Km. - scala utilizzata per carte del mondo, planisferi e mappamondi

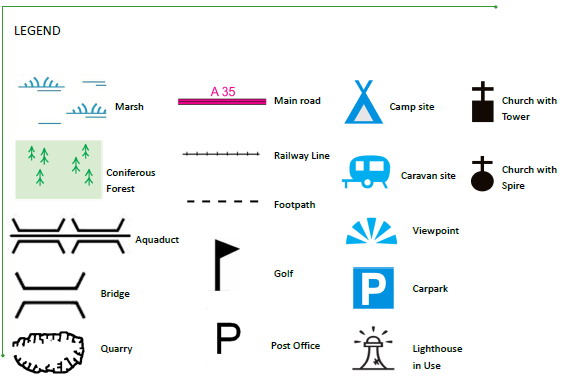

Esempio di simbologia su carte geografiche

I SIMBOLI GEOGRAFICI

Su tutte le carte geografiche sono rappresentati dei simboli, che sono parte essenziale della cartografia: essi servono a distinguere l'importanza delle strade (autostrade, statali, provinciali, carrarecce, mulattiere e sentieri), ma anche a riconoscere dei luoghi di interesse storico o pratico come chiese, hotel, campeggi, distributori, ponti, ecc., ma anche luoghi naturali come fiumi, cascate, grotte, foreste, canyons, ecc.

Esempio di strumentazione cartografica

LA STRUMENTAZIONE CARTOGRAFICA

Come complemento per le carte geografiche possono essere usati degli strumenti che in qualche caso sono indispensabili, come nei viaggi via mare o in alta montagna. Ora superati tecnologicamente dalla nuova strumentazione elettronica, essi sono fodamentalmente:
- La bussola
- L'altimetro
- Il sestante
- Il compasso e le squadrette
